Испытательное оборудование предназначено для проведения испытаний на соответствие ГОСТ РВ 20.57.306, ГОСТ РВ 20.57.416, в соответствии с разделом 14, ГОСТ 14254-2015.
Испытательное оборудование аттестовано в соответствии с требованиями ГОСТ РВ 0008-002-2013 и с «Типовой методикой первичной (периодической) аттестации климатических камер», с учетом ГОСТ Р 8.568-2017.
Стенд для испытаний на влагостойкость
Основные технические характеристики
№ п/п | Наименование технических характеристик | Паспортные данные |
| 1 | 2 | 3 |
| 1. | Выходное сопло 12,5 мм | 100+5 л/мин |
Для чего нужно проводить испытание на степень защиты IPX6
Испытание на степень защиты IPX6 проводят, чтобы проверить устойчивость оборудования к воздействию мощных водяных струй с любого направления и убедиться, что такое воздействие не нарушает его работу и не создаёт угроз безопасности.
Где актуально испытание IPX6
Тестирование IPX6 востребовано для устройств, которые могут подвергаться воздействию мощных струй воды:
· наружное осветительное оборудование (прожекторы, уличные фонари, дорожные светильники);
- электроинструменты и оборудование для работы на улице (шлифмашины, пилы, насосы);
- автомобильная и транспортная электроника (датчики, фары, камеры, бортовые системы);
- оборудование для автомоек и клининговых служб;
- садовая и сельскохозяйственная техника (газонокосилки, оросительные системы, насосы);
- профессиональная аудиотехника для уличных мероприятий и концертов;
- промышленные контроллеры и датчики, устанавливаемые на открытых площадках;
- спортивные гаджеты и носимая электроника для активного отдыха (умные часы, фитнес‑браслеты);
- туристическое оборудование (фонарики, GPS‑навигаторы, портативные зарядные устройства);
- оборудование для морских и речных судов (палубные устройства, навигационные приборы).
Испытания проводят в соответствии со стандартами: ГОСТ 14254 (таблица 8).
Испытательное оборудование и основные условия для испытаний защиты от воды
| Вторая характеристическая цифра | Испытательное оборудование | Расход воды | Длительность испытаний | Условия испытаний, номер пункта |
| 0 | Испытания не требуются | - | - | - |
| 1 | Емкость для получения капель (рисунок 3). Оболочку устанавливают на поворотный стол | 10 мин. | 14.2.1 | |
| 2 | Емкость для получения капель (рисунок 3). Оболочку устанавливают в четыре фиксированных положения с наклоном 15° | 2,5 мин. в каждом из наклонных положений | 14.2.2 | |
| 3 | Качающаяся труба (рисунок 4). Обрызгивание под углом +/- 60° к вертикали на максимальном расстоянии 200 мм или | 0,07 л/мин +/- 5% через одно отверстие, умноженное на число отверстий | 10 мин. | 14.2.3, перечисление а) |
| Разбрызгиватель (рисунок 5). Брызги под углом +/- 60° к вертикали | 10 л/мин +/- 5% | 1 мин/м2 не менее 5 мин. | 14.2.3, перечисление б) | |
| 4 | Идентично цифре 3, при этом обрызгивание под углом +/- 180° к вертикали | Аналогично цифре 3 | Аналогично цифре 3 | 14.2.4 |
| 5 | Брандспойт (рисунок 6). Сопло диаметром 6,3 мм, расстояние 2,5 - 3 м | 12,5 л/мин +/- 5% | 1 мин/м2 не менее 3 мин. | 14.2.5 |
| 6 | Брандспойт (рисунок 6). Сопло диаметром 12,5 мм, расстояние 2,5 - 3 м | 100 л/мин +/- 5% | 1 мин/м2 не менее 3 мин. | 14.2.6 |
| 7 | Резервуар с водой. Уровень воды над оболочкой 0,15 м выше верхней точки, 1 м выше нижней точки | - | 30 мин. | 14.2.7 |
| 8 | Резервуар с водой. Уровень - по договоренности | - | По договоренности | 14.2.8 |
| 9 | В соответствии с МЭК 60529:2013 | - | - | 14.2.9 |
Проведение испытания
IPX6 Испытание для второй характеристической цифры 6 с помощью сопла диаметром 12,5 мм

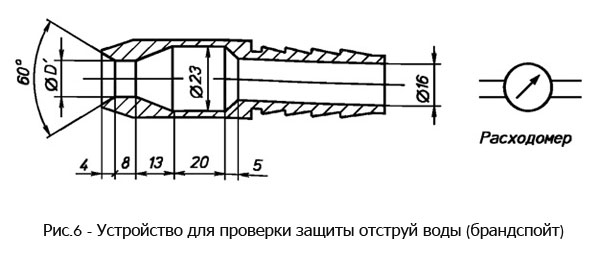

Испытание проводят путем обливания оболочки со всех возможных направлений струей воды, формирующейся с помощью стандартного сопла, приведенного на рисунке 6.
Должны быть выполнены следующие условия:
- внутренний диаметр сопла — 12,5 мм;
- расход воды — 100 л/мин ± 5 %;
- давление воды — регулируют для получения требуемого расхода;
- параметры раскрытия струи — круг диаметром приблизительно 120 мм на расстоянии 2,5 м от сопла;
- продолжительность испытания на 1 м2 поверхности оболочки, которую подвергают обрызгиванию, — 1 мин;
- минимальная продолжительность испытания — 3 мин;
- расстояние между соплом и поверхностью оболочки 2,5—3 м.
Оценка результатов испытаний
После испытаний в соответствии с требованиями IPX6 оболочки должны быть проверены на проникновение внутрь них воды. Соответствующий технический комитет устанавливает допустимое количество воды, которое может проникнуть внутрь оболочки, и, если требуется, уточняет условия проверки электрической прочности изоляции.
В общем случае, если определенное количество воды проникает внутрь оболочки, не должно быть:
- нарушения нормальной работы оборудования или его безопасности;
- накопления воды на электроизоляционных частях, где вода может вызвать трекинг (образование токопроводящих следов) на путях утечки;
- попадания воды на части, находящиеся под напряжением, или на обмотки, не рассчитанные на работу в увлажненном состоянии;
- накопления воды вблизи кабельных вводов либо проникновения внутрь кабелей.
При наличии в оболочке сливных отверстий следует убедиться путем осмотра, что проникающая вода не накапливается в оболочке и может свободно выходить через указанные отверстия без повреждения оборудования.
Для оболочек, не имеющих сливных отверстий, следует определить в стандарте на конкретный вид изделия допустимое условие, если вода может накопиться в таком количестве, чтобы достигать частей электрооборудования, находящихся под напряжением.
