Испытательное оборудование предназначено для проведения испытаний на соответствие ГОСТ РВ 20.57.306, ГОСТ РВ 20.57.416, в соответствии с разделом 14, ГОСТ 14254-2015.
Испытательное оборудование аттестовано в соответствии с требованиями ГОСТ РВ 0008-002-2013 и с «Типовой методикой первичной (периодической) аттестации климатических камер», с учетом ГОСТ Р 8.568-2017.
Для чего нужно проводить испытание на степень защиты IPX1
Испытание на степень защиты IPX1 проводят, чтобы проверить устойчивоcmь оборудования к проникновению вертикально падающих капель воды — и убедиться, что такое воздействие не нарушает его работу.
Тестирование IPX1 востребовано для широкого спектра устройств:
- бытовая электроника (колонки, зарядные устройства, светильники);
- электроинструменты и аксессуары;
- бытовая техника (блендеры, кофеварки, мультиварки);
- осветительное оборудование (внутренние и наружные светильники под навесами);
- медицинское оборудование (портативные мониторы, диагностические приборы);
- автомобильные компоненты (панели, дисплеи, кнопки);
- промышленные датчики и контроллеры, устанавливаемые в умеренно влажных цехах.
Испытания проводят в соответствии со стандартами: ГОСТ 14254 (таблица 8).
Испытательное оборудование и основные условия для испытаний защиты от воды
| Вторая характеристическая цифра | Испытательное оборудование | Расход воды | Длительность испытаний | Условия испытаний, номер пункта |
| 0 | Испытания не требуются | - | - | - |
| 1 | Емкость для получения капель (рисунок 3). Оболочку устанавливают на поворотный стол | 10 мин. | 14.2.1 | |
| 2 | Емкость для получения капель (рисунок 3). Оболочку устанавливают в четыре фиксированных положения с наклоном 15° | 2,5 мин. в каждом из наклонных положений | 14.2.2 | |
| 3 | Качающаяся труба (рисунок 4). Обрызгивание под углом +/- 60° к вертикали на максимальном расстоянии 200 мм или | 0,07 л/мин +/- 5% через одно отверстие, умноженное на число отверстий | 10 мин. | 14.2.3, перечисление а) |
| Разбрызгиватель (рисунок 5). Брызги под углом +/- 60° к вертикали | 10 л/мин +/- 5% | 1 мин/м2 не менее 5 мин. | 14.2.3, перечисление б) | |
| 4 | Идентично цифре 3, при этом обрызгивание под углом +/- 180° к вертикали | Аналогично цифре 3 | Аналогично цифре 3 | 14.2.4 |
| 5 | Брандспойт (рисунок 6). Сопло диаметром 6,3 мм, расстояние 2,5 - 3 м | 12,5 л/мин +/- 5% | 1 мин/м2 не менее 3 мин. | 14.2.5 |
| 6 | Брандспойт (рисунок 6). Сопло диаметром 12,5 мм, расстояние 2,5 - 3 м | 100 л/мин +/- 5% | 1 мин/м2 не менее 3 мин. | 14.2.6 |
| 7 | Резервуар с водой. Уровень воды над оболочкой 0,15 м выше верхней точки, 1 м выше нижней точки | - | 30 мин. | 14.2.7 |
| 8 | Резервуар с водой. Уровень - по договоренности | - | По договоренности | 14.2.8 |
| 9 | В соответствии с МЭК 60529:2013 | - | - | 14.2.9 |
Проведение испытания
IPX1

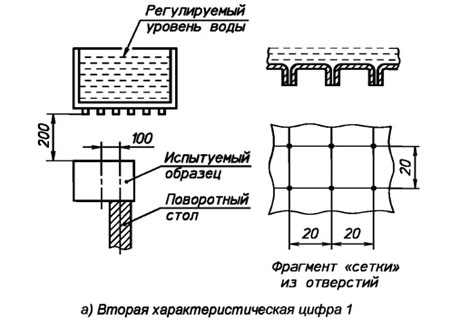

Испытания проводят с помощью специальной емкости, создающей равномерное падение капель воды на всю поверхность оболочки.
Испытуемую оболочку устанавливают в нормальное рабочее положение под емкостью для получения капель, причем основание емкости должно быть больше основания оболочки. За исключением оболочек, которые крепят на стене либо на потолке, размеры стола для крепления оболочки должны быть меньше размеров основания оболочки. Оболочка, обычно закрепляемая на потолке либо на стене, должна быть закреплена в нормальном рабочем положении на деревянной доске, размеры которой должны быть равны размерам той поверхности оболочки, которая контактирует со стеной либо потолком при нормальной эксплуатации.
Продолжительность испытаний — 10 мин.
Оценка результатов испытаний
После испытаний в соответствии с требованиями IPX1 оболочки должны быть проверены на проникновение внутрь них воды. Соответствующий технический комитет устанавливает допустимое количество воды, которое может проникнуть внутрь оболочки, и, если требуется, уточняет условия проверки электрической прочности изоляции.
В общем случае, если определенное количество воды проникает внутрь оболочки, не должно быть:
- нарушения нормальной работы оборудования или его безопасности;
- накопления воды на электроизоляционных частях, где вода может вызвать трекинг (образование токопроводящих следов) на путях утечки;
- попадания воды на части, находящиеся под напряжением, или на обмотки, не рассчитанные на работу в увлажненном состоянии;
- накопления воды вблизи кабельных вводов либо проникновения внутрь кабелей.
При наличии в оболочке сливных отверстий следует убедиться путем осмотра, что проникающая вода не накапливается в оболочке и может свободно выходить через указанные отверстия без повреждения оборудования.
Для оболочек, не имеющих сливных отверстий, следует определить в стандарте на конкретный вид изделия допустимое условие, если вода может накопиться в таком количестве, чтобы достигать частей электрооборудования, находящихся под напряжением.
